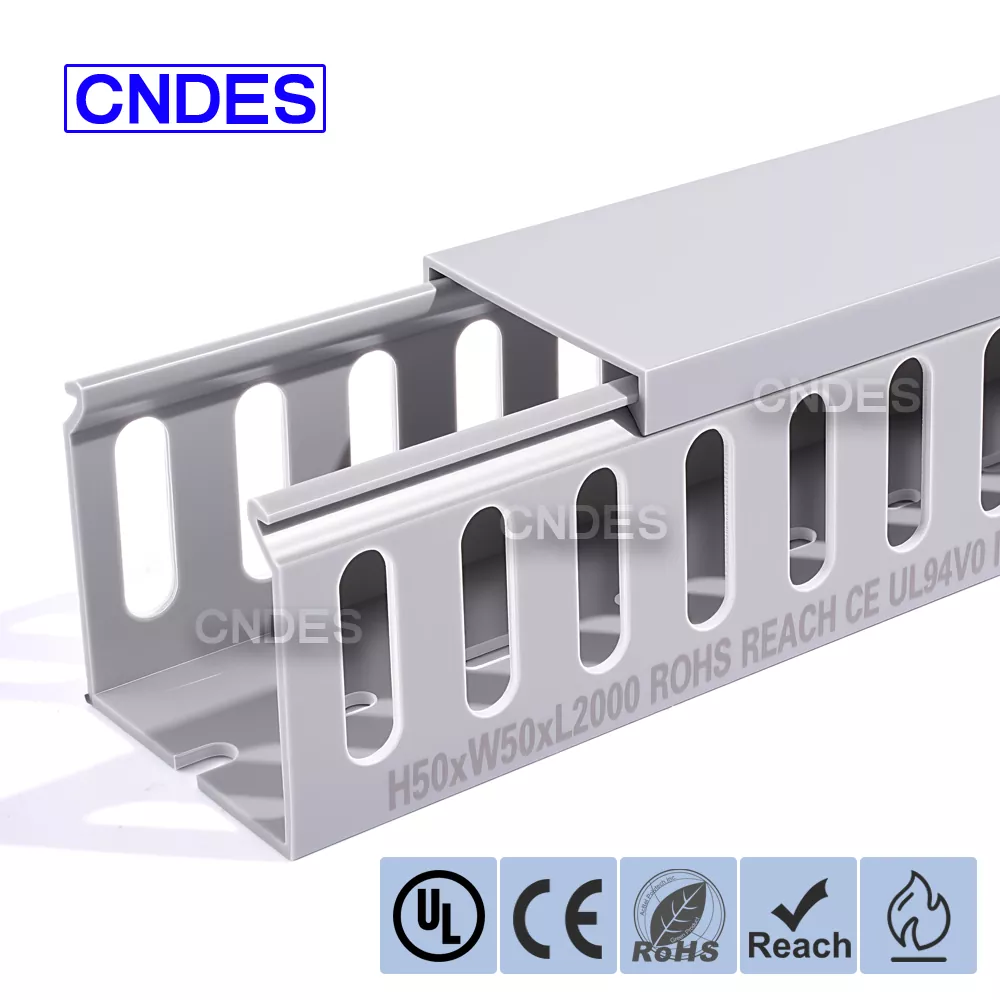

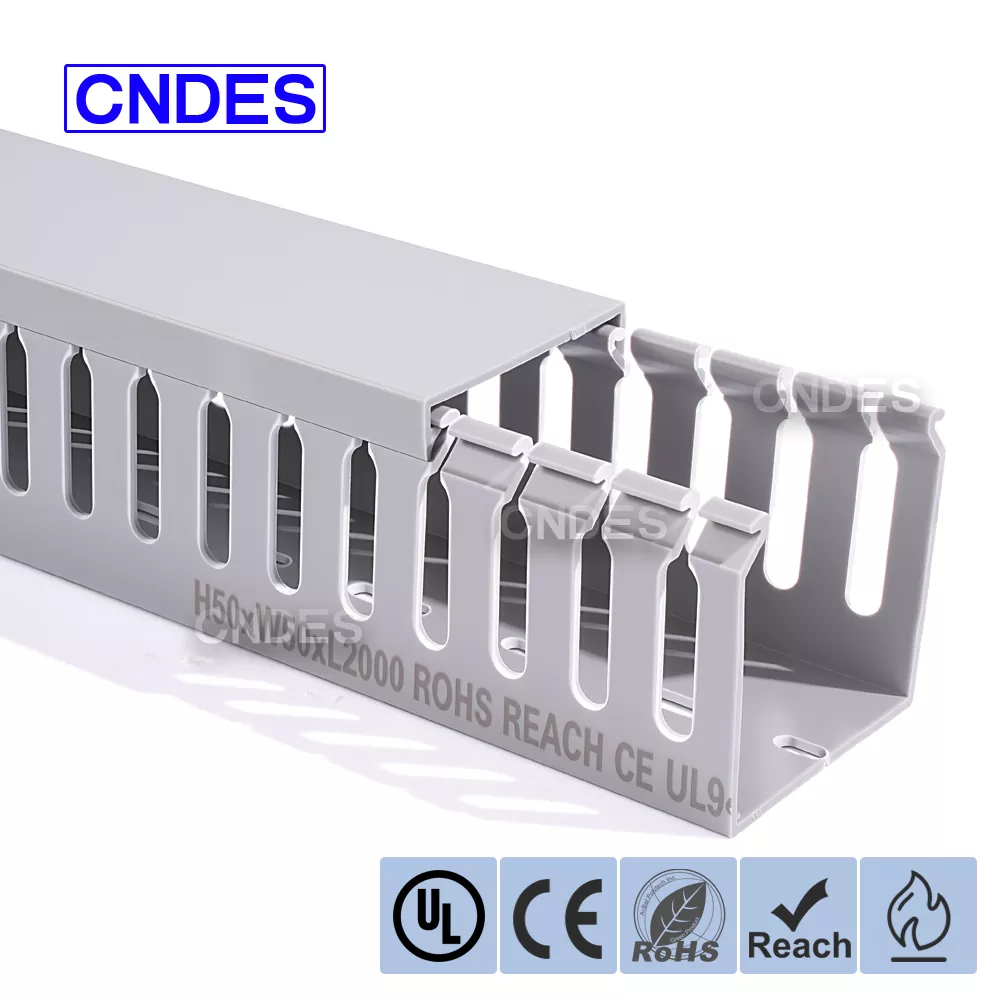

50×50 स्लॉटेड PVC फिंगर प्रकार वायरिंग डक्ट

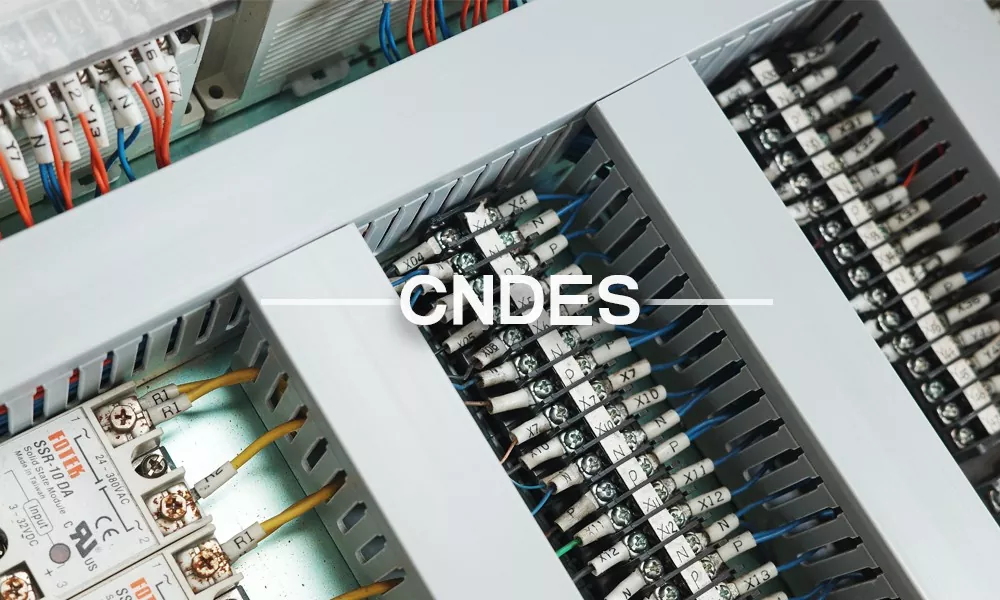

सानुकूलित 50×50 स्लॉटेड PVC फिंगर प्रकार वायरिंग डक्ट इलेक्ट्रिकल पॅनेल, ऑटोमेशन कॅबिनेट आणि औद्योगिक नियंत्रण प्रणालींमध्ये कार्यक्षम केबल संस्थेसाठी डिझाइन केले आहे. संतुलित स्क्वेअर प्रोफाइल आणि फिंगर-टाइप ओपन स्लॉटसह, ही वायरिंग डक्ट जलद केबल ब्रँचिंग, स्वच्छ रूटिंग आणि सुलभ देखभाल सक्षम करते.

चीनमधील व्यावसायिक PVC वायरिंग डक्ट उत्पादक आणि पुरवठादार CNDES द्वारे उत्पादित, हे मॉडेल लवचिकता, सुरक्षितता आणि दीर्घकालीन टिकाऊपणा आवश्यक असलेल्या अनुप्रयोगांमध्ये मोठ्या प्रमाणावर वापरले जाते.

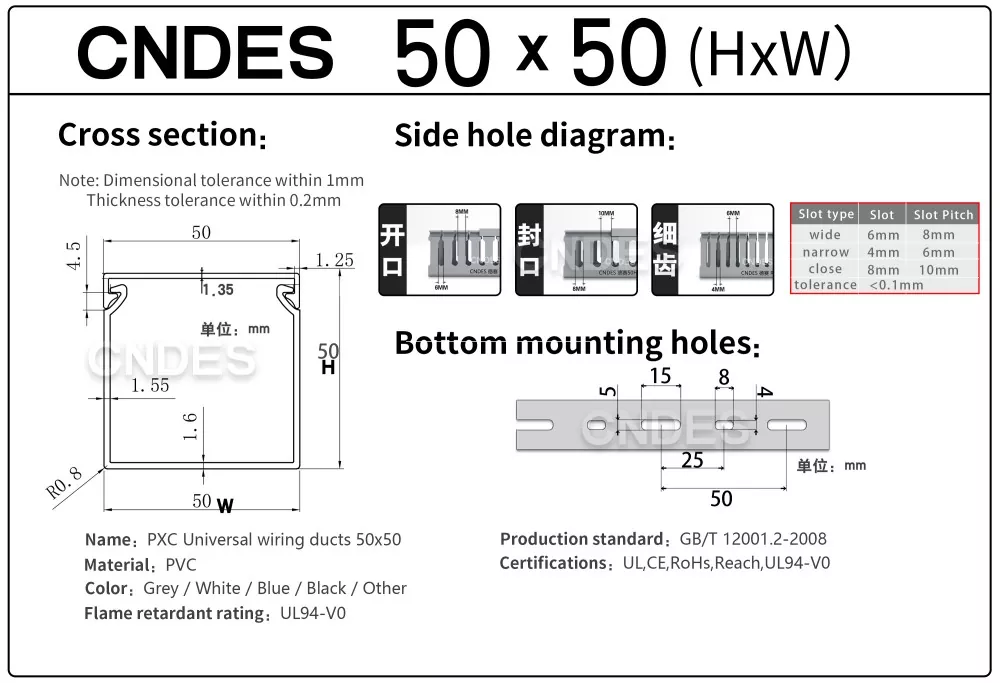

50*50-स्पेसिफिकेशन दस्तऐवज

वापरासाठी सूचना

1. स्थापनापूर्व तयारी

इंस्टॉलेशनपूर्वी, केबलचे प्रमाण, केबल व्यास आणि इंस्टॉलेशन वातावरण, जसे की उपलब्ध जागा आणि ऑपरेटिंग तापमान यानुसार योग्य कंड्युट आकार आणि स्लॉट रुंदी निवडा.

उदाहरणार्थ, अरुंद फिंगर-प्रकार स्लॉट डिझाईन्स उच्च-घनता घटक भागांसाठी योग्य आहेत, तर विस्तीर्ण स्लॉट्स मोठ्या केबल बंडलच्या सुलभ राउटिंगला अनुमती देतात.

क्वालिटी 50×50 स्लॉटेड PVC फिंगर टाईप वायरिंग डक्ट इन्स्टॉल करताना, केबल रूटिंग मार्गाची आगाऊ योजना करा आणि भिंतींवर किंवा इलेक्ट्रिकल कॅबिनेटच्या आतील माउंटिंग पोझिशन चिन्हांकित करा. तीक्ष्ण कडा, जास्त कंपन किंवा उच्च तापमान असलेले क्षेत्र टाळा.

अचूक पोझिशनिंग आणि गुळगुळीत राउटिंग सुनिश्चित करण्यासाठी टेप मापन आणि मार्कर वापरा.

स्क्रू ड्रायव्हर, पॉवर ड्रिल (ड्रिलिंग आवश्यक असल्यास), लेव्हल आणि कटिंग टूल्स जसे की सॉ किंवा समर्पित वायरिंग डक्ट कटरसह आवश्यक साधने तयार करा.

2.बेस रेल सुरक्षित करणे

भिंतीवर किंवा कॅबिनेटवर बसवत असल्यास, चिन्हांकित बिंदूंवर छिद्र पाडण्यासाठी पॉवर ड्रिल वापरा. विस्तार अँकर किंवा प्लास्टिक अँकर घाला. मोठ्या आकाराच्या छिद्रांपासून अस्थिरता टाळण्यासाठी ड्रिल होलचा व्यास अँकरच्या आकाराशी जुळत असल्याची खात्री करा. स्लॉटेड पीव्हीसी फिंगर टाईप वायरिंग डक्ट बेस रेल माउंटिंग पॉइंट्ससह संरेखित करा आणि रेल सुरक्षित आहे आणि डगमगणार नाही याची खात्री करण्यासाठी स्क्रू ड्रायव्हर वापरून स्क्रू घट्ट करा. कंड्युटचे प्री-ड्रिल केलेले माउंटिंग होल वापरून प्राधान्य द्या. अतिरिक्त फिक्सिंग पॉइंट्स आवश्यक असल्यास, छिद्र स्वतः ड्रिल करा. बेस चॅनेलचे क्षैतिज संरेखन तपासण्यासाठी स्तर वापरा, त्यानंतरच्या कव्हर प्लेट इंस्टॉलेशन किंवा केबल टिल्टमध्ये अडचणी टाळा. समायोजन केल्यानंतर, स्थलांतर टाळण्यासाठी स्क्रू पुन्हा घट्ट करा.

3.केबल संघटना आणि अंतर्भूत करणे

केबल्स घालण्यापूर्वी, त्यांना कार्यानुसार गटबद्ध करा—जसे की पॉवर केबल्स, सिग्नल केबल्स किंवा डेटा केबल्स—आणि आवश्यक असल्यास त्यांना लेबल करा. केबलचा व्यास स्लॉटच्या रुंदीशी सुसंगत असल्याचे तपासा.

हाय-परफॉर्मन्स 50×50 स्लॉटेड PVC फिंगर टाईप वायरिंग डक्टच्या साइड स्लॉट्समधून किंवा शेवटच्या ओपनिंगमधून केबल्स हलक्या हाताने घाला, केबल इन्सुलेशन खराब होऊ शकणारे जास्त खेचणे टाळा.

मोठ्या केबल्ससाठी, वैयक्तिक स्लॉट "बोटांनी" प्री-कट रेषांसह काढले जाऊ शकतात किंवा विस्तृत ओपनिंग तयार करण्यासाठी कटिंग टूल्स वापरून ट्रिम केले जाऊ शकतात.

संघटना आणि भविष्यातील देखभाल सुधारण्यासाठी थरांमध्ये केबल्सची व्यवस्था करा. हस्तक्षेप कमी करण्यासाठी पॉवर केबल्स तळाशी आणि सिग्नल केबल्स वरच्या स्तरावर ठेवणे ही एक सामान्य पद्धत आहे.

4. कव्हर प्लेटची स्थापना

कव्हर प्लेट बेस चॅनेलसह संरेखित करा, कव्हर प्लेटच्या कडा बेस चॅनेलच्या क्लिप किंवा स्लाईड ग्रूव्ह्ससह पूर्णपणे संलग्न असल्याची खात्री करा. स्लाइडिंग कव्हर प्लेट्ससाठी, त्यांना एका टोकापासून आत सरकवा; क्लिप-ऑन प्रकारांसाठी, स्थितीत लॉक होईपर्यंत दाबा. बेस चॅनेलवर घट्टपणे सुरक्षित करण्यासाठी कव्हर प्लेट घट्टपणे दाबा. स्लॉटेड PVC फिंगर प्रकार वायरिंग डक्टसाठी, कव्हर प्लेट लॉक केलेल्या स्थितीत फिरवा. धूळ प्रवेश करू शकणारे स्थानिक उचलणे टाळण्यासाठी कव्हर प्लेटची समतलता तपासा. धूळ किंवा परदेशी वस्तू नाल्याच्या आतील भागात जाण्यापासून रोखण्यासाठी कव्हर प्लेट कोणत्याही अंतराशिवाय सुरक्षित असल्याचे सत्यापित करा. वर्धित सीलिंग आवश्यक असल्यास, कव्हर प्लेटच्या कडांवर सीलंट लावा (पीव्हीसी-सुसंगत चिकटवता निवडा).

5.विशेष परिस्थिती हाताळणी

उभ्या पृष्ठभागांवर स्थापित करताना, घसरणे टाळण्यासाठी अँटी-स्लिप डिझाइन्स (उदा. रबर पॅड किंवा स्नॅप-रीइन्फोर्स्ड प्रकार) असलेली कव्हर निवडा. गुरुत्वाकर्षणाच्या ढिलाईपासून कव्हर सुरक्षित राहतील याची खात्री करण्यासाठी अनुलंब स्थापित स्लॉटेड पीव्हीसी फिंगर प्रकार वायरिंग डक्टची वेळोवेळी तपासणी करा. बंदिस्त जागेत, योग्य लांबीपर्यंत नळ कापून घ्या (स्वच्छ, फ्लश कडा राखण्यासाठी विशेष कटिंग टूल्स वापरून). कापल्यानंतर, तीक्ष्णतेसाठी कट धार तपासा. केबल किंवा ऑपरेटर इजा टाळण्यासाठी आवश्यक असल्यास अपघर्षक कागदासह वाळू. जर सभोवतालचे तापमान वाहिनीच्या वरच्या तापमान मर्यादेपर्यंत पोहोचत असेल (उदा. 50°C किंवा 85°C), उच्च-तापमान-प्रतिरोधक मॉडेल निवडा किंवा अतिरिक्त उष्मा विघटन उपाय लागू करा. उदाहरणार्थ, नाल्याभोवती वेंटिलेशन जागा राखून ठेवा किंवा कूलिंग फॅन्स लावा.
